Sambungan rumah (SR) adalah jaringan yang menghubungkan antara jaringan tegangan rendah dengan rumah pelanggan. Dari titik sadap jaringan distribusi sekunder, kabel SR (contohnya tipe Twisted NFA2X 2x25mm2) dibentangkan menuju ke rumah pelanggan dengan penahan beban tarik berupa konektor SR.
Perlengkapan Sambungan Rumah
Konektor SR, Kabel SR, dan Tap Konektor
 |
| Konektor, Kabel SRm dan Tap Konektor |
Tap konektor berfungsi sebagai titik-hubung atau percabangan.
Pekerjaan Pemasangan Sambungan Rumah (SR)
 |
| Pengupasan Kabel SR |
 |
| Pemasangan Tap Konektor |
Penyambungan Kabel SR ke kWH Meter
kWh Meter diperlukan untuk mencatat pemakaian energi listrik oleh pelanggan. Saat ini banyak dipakai kWh Meter tipe digital dengan sistim pra bayar. Sebagai alat pembatas, digunakan Miniatur Circuit Breaker (MCB).
 |

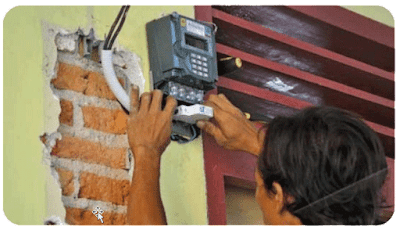

| Pemasangan kWh Meter |
Pada instalasi listrik model lama, sebagai pengaman digunakan sekering lebur atau sekering otomat. Dipasang di dalam wadah kotak yang disebut kotak sekering (fuse box). Selain sebagai pengaman, fuse box sebetulnya juga merupakan kotak hubung-bagi dari banyaknya group yang ada. Jika fuse box berisi 1 sekering, berarti instalasinya terdiri dari 1 group saja.
 |
| Kotak MCB dan Pengaman Model Lama |
Sekarang ini sekering lebur lebih banyak digantikan oleh MCB sebagai pengaman. Jika kotak pengaman berisi 3 buah MCB berarti instalasinya terdiri dari 3 group.
 |
| Kotak Hubung-Bagi 3 Group dan MCB |
Harus dibedakan antara kotak hubung-bagi 3 group dengan kotak hubung-bagi 3 fasa. Yang disebutkan terakhir terdiri dari 3 MCB juga, namun tuasnya menyatu. Jadi ketika salah satu fasa mengalami gangguan, ketiga MCB akan bekerja memutus aliran arus listrik.
Pemasangan APP dan Kotak Hubung-Bagi

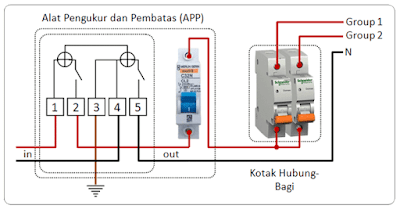

Perhatikan gambar diagram pengawatan instalasi listrik berikut. Alat pengukur (kWh meter) memiliki tipe digital yang pada name plate-nya tertera skema seperti terlihat pada gambar.
 |
| Pengawatan APP dan Kotak Hubung-Bagi |
Fungsi MCB Utama
Sebagai pembatas arus yang ukurannya disesuaikan dengan kontrak pelanggan dan pihak penyedia layanan (PLN). Misalnya berlangganan listrik 900 VA, maka MCB utamanya sebesar 4 Ampere.
Fungsi MCB pada Kotak Hubung-Bagi
MCB ini hanya difokuskan pada ukuran kemampuan hantar arus (KHA) dari alat proteksi tersebut berdasarkan kemampuan hantar arus (KHA) dari jenis kabel dan ukuran luas penampangnya. Lantas, benarkah jika ada persepsi seperti berikut,
"Ukuran MCB pada kotak hubung-bagi tidak boleh melebihi ukuran MCB utama. Jadi misalnya MCB utama 4 Ampere dan instalasi terbagi menjadi 2 group, maka ukuran MCB pada kotak hubung-bagi masing masing adalah 2 Ampere".
Persepsi tersebut tidak tepat! Lihat tabel Kemampuan Hantar Arus (KHA) yang termuat dalam PUIL 2000 berikut ini.
 |
| KHA Penghantar Urat Tunggal Berlapis Isolasi PVC |
Sebagai contoh anggap bahwa kabel penghantar yang keluar dari kotak hubung-bagi adalah NYA ukuran 2,5 mm2, dan dipasang di dalam pipa isolasi. Dari tabel terlihat KHA terus-menerus untuk kabel tersebut adalah sebesar 20 Ampere. Maka KHA untuk alat proteksinya 16 Ampere.
